空氣冷卻器是利用空氣作為冷卻介質將工藝介質（熱流）冷卻到所需要的溫度（終冷溫度）的設備。一般來說，工業上低于120℃的介質的熱量回收代價比較昂貴，或因熱源的分散性和間歇性而難以綜合利用，這部分熱量多用水冷器取走，或用空冷器排放到大氣中。

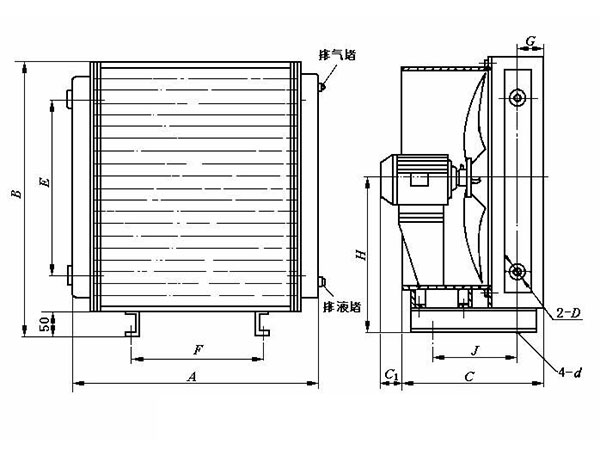

空氣冷卻器的基本結構主要有管束，風機，構架，百葉窗，梯子平臺等五個基本不見組成。
1、管束它是傳熱的基本部件，由翅片管，管箱，側梁和支架構成一個整體，冷卻或冷凝的介質在翅片管內通過，它的熱量被管外流動的空氣所帶走，管內的介質得到冷卻或冷凝。
2、風機用來驅動空氣通過管束，帶走被冷卻介質的熱量，從而促使熱介質冷卻或冷凝。空冷器采用的是軸流風機。
3、構架它由鋼結構框架和風筒構成，通過它支撐管束和風機，并使空氣按一定的方向流動。
4、百葉窗主要用力控制空氣的流動方向或流量的大小，此外也可用于對翅片管的防護，如防止雨，雪，冰雹的襲擊、和烈日照射等。它由可轉動的一組或幾組葉片、框架和葉片傳動機組成構成。
5、梯子平臺作用是為了檢修和操作方便。
常用的空氣冷卻器的型式
鼓風式空冷器，引風式空冷器，濕式空冷器，自然通風空冷器，干濕聯合空冷器，熱風循環式空冷器，高爐空冷器，板式空冷器，熱風循環濕式空冷器。
空氣冷卻器外觀要求
1、空冷器翅片與基管應接觸緊密。
2、空冷器所用的黑色金屬制件表面應做防銹處理。
3、空冷器外表面應清潔無油跡。
4、空冷器翅片應整齊，片距均勻，無卷邊，裂紋，毛刺等。不應該有明顯的碰撞損壞。
5、空冷器沖孔的翻邊應無開裂。
6、空冷器焊縫應牢固，光滑，無過燒，裂紋，氣孔等缺陷。
7、空冷器的彎頭應無明顯皺褶和變形。
8、換熱管經熱法浸鍍后，其鍍層應均勻光滑。
空氣冷卻器液壓試驗方法
將空冷器內充入液壓介質，同時排盡空冷器內空氣，升壓至試驗壓力，保持壓力，檢查泄露及耐壓情況。試驗后排盡介質，并用壓縮空氣排干。
空冷器氣壓試驗方法
封堵空冷器一端，從另一端接入氣壓介質，將整個空熱換熱器浸泡在水中，升壓至試驗壓力，保持壓力，檢查泄露及耐壓情況。
空氣冷卻器的基本結構主要有管束，風機，構架，百葉窗，梯子平臺等五個基本不見組成。
1、管束它是傳熱的基本部件，由翅片管，管箱，側梁和支架構成一個整體，冷卻或冷凝的介質在翅片管內通過，它的熱量被管外流動的空氣所帶走，管內的介質得到冷卻或冷凝。
2、風機用來驅動空氣通過管束，帶走被冷卻介質的熱量，從而促使熱介質冷卻或冷凝。空冷器采用的是軸流風機。
3、構架它由鋼結構框架和風筒構成，通過它支撐管束和風機，并使空氣按一定的方向流動。
4、百葉窗主要用力控制空氣的流動方向或流量的大小，此外也可用于對翅片管的防護，如防止雨，雪，冰雹的襲擊、和烈日照射等。它由可轉動的一組或幾組葉片、框架和葉片傳動機組成構成。
5、梯子平臺作用是為了檢修和操作方便。
常用的空氣冷卻器的型式
鼓風式空冷器，引風式空冷器，濕式空冷器，自然通風空冷器，干濕聯合空冷器，熱風循環式空冷器，高爐空冷器，板式空冷器，熱風循環濕式空冷器。
空氣冷卻器外觀要求
1、空冷器翅片與基管應接觸緊密。
2、空冷器所用的黑色金屬制件表面應做防銹處理。
3、空冷器外表面應清潔無油跡。
4、空冷器翅片應整齊，片距均勻，無卷邊，裂紋，毛刺等。不應該有明顯的碰撞損壞。
5、空冷器沖孔的翻邊應無開裂。
6、空冷器焊縫應牢固，光滑，無過燒，裂紋，氣孔等缺陷。
7、空冷器的彎頭應無明顯皺褶和變形。
8、換熱管經熱法浸鍍后，其鍍層應均勻光滑。
空氣冷卻器液壓試驗方法
將空冷器內充入液壓介質，同時排盡空冷器內空氣，升壓至試驗壓力，保持壓力，檢查泄露及耐壓情況。試驗后排盡介質，并用壓縮空氣排干。
空冷器氣壓試驗方法
封堵空冷器一端，從另一端接入氣壓介質，將整個空熱換熱器浸泡在水中，升壓至試驗壓力，保持壓力，檢查泄露及耐壓情況。
